Überlastkupplungen

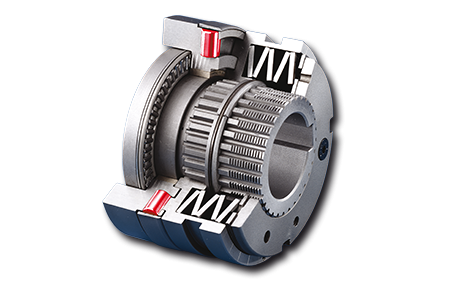

Drehmomentbegrenzer

Bei Überschreiten des eingestellten Drehmomentes rastet die Kupplung aus. Das Drehmoment fällt sofort ab.
Ein eingebauter Endschalter nimmt die Ausrastbewegung wahr und schaltet den Antrieb ab.
Nach Behebung der Störung rastet der Drehmomentbegrenzer je nach Ausführung selbsttätig oder über Hand wieder ein.

Technische Daten:

Grenzdrehmomente bis 10.000Nm
automatische Wiedereinschaltung
Durchrast - Syncron - Freischaltausführung
voll gekapselt mit integrierter Lagerung
durch Flächenkontakt höchste Lebensdauer
durch Schraubenfedern wesentlich höhere Konstanz
einfachste Einstellung des Drehmomentes
Endschalter für Steuerungsüberwachung

Einsatzgebiete:

Shredder, Baumaschinen, Transportmaschinen
allg. Maschinenbau, Werkzeugmaschinen
Textilmaschinen, Förderanlagen, Zuführgeräte
Beschickungsanlagen, aut. Türsysteme u. v. m.

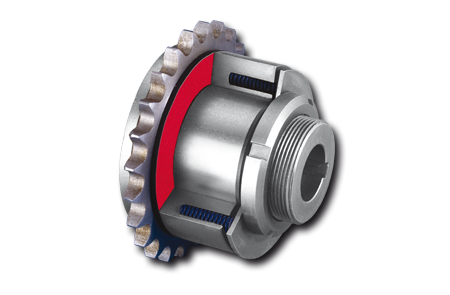

Rutschnaben

Schraubenfeder Rutschnaben und Tellerfeder Rutschnaben dienen als Überlastschutz in Maschinenantrieben mit Kettenrädern, Zahnrädern oder Riemenscheiben. Bei Erreichen des eingestellten Grenzdrehmomentes rutscht das Einbauteil durch. Während des Rutschens drehen sich An- und Abtrieb relativ zueinander, und das eingestellte Grenzdrehmoment wird weiter übertragen.
Eine Wiedereinschaltung ist nicht erforderlich.

Technische Daten:

Grenzdrehmomente bis 60.000Nm
durch Schraubenfedern wesentlich höhere Konstanz
einfachste Einstellung des Drehmomentes
Endschalter für Steuerungsüberwachung

Einsatzgebiete:

Shredder, Baumaschinen, Transportmaschinen
allg. Maschinenbau, Werkzeugmaschinen
Textilmaschinen, Förderanlagen, Zuführgeräte
Beschickungsanlagen, aut. Türsysteme u. v. m.

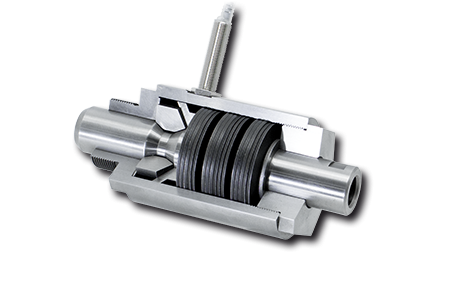

Kraftbegrenzer

Bei Überschreiten der eingestellten Ausrastkraft wird der Kraftfluss unterbrochen, und das Abtriebsteil wird nicht mehr mitgenommen. Nach Beheben der Störung werden An- und Abtriebsteil wieder zueinander positioniert und der Kraftbegrenzer rastet selbsttätig wieder ein.

Der Kraftbegrenzer kann mit Induktivgeber ausgestattet werden, welcher frühzeitig das Erreichen bestimmter Kräfte oder das Ausrasten meldet.
