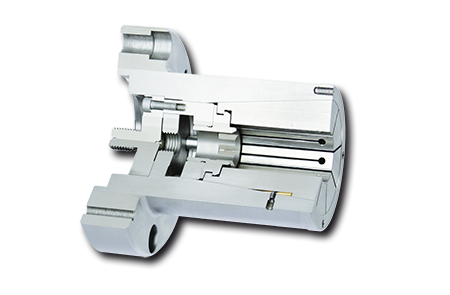

Präzisions Spannfutter

Für Spanndurchmesser von 7,8 mm bis 73,6 mm
Hohe Rundlaufgenauigkeit ≤ 0,01 mm
Zulässige Werkstücktoleranz bis IT15
Plananzug gegen außenliegende Anlagefläche oder optionalen, individuell gestalteten, innenliegenden Anlagebolzen
Für dünnwandige oder massive Werkstücke
Ab Lager lieferbar

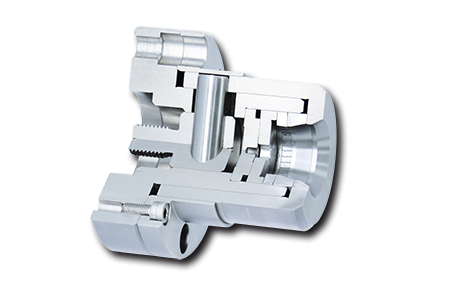

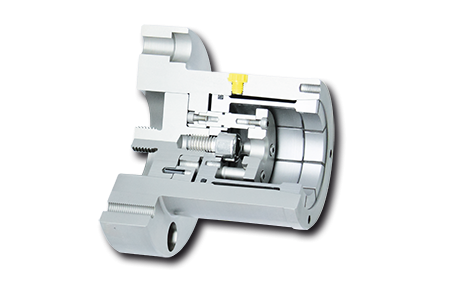

Für Spanndurchmesser von 40 mm bis 120,5 mm
max. übertrabares Drehmoment 680Nm
Größere Spanndurchmesser und übertragbare Drehmomente auf Anfrage
Hohe Rundlaufgenauigkeit ≤ 0,01 mm
Zulässige Werkstücktoleranz bis IT13
Lange Einführtiefe
Plananzug gegen außenliegende Anlagefläche oder optionalen, individuell gestalteten, innenliegenden Anlagering
Für massive Werkstücke

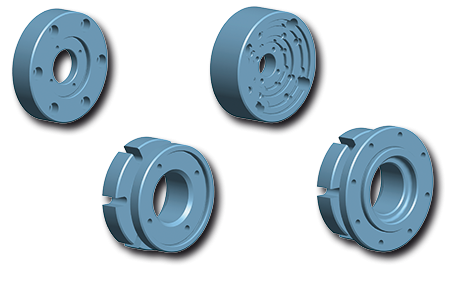

Zwischenflansche für indviduellen Maschinenanschluß
Handspannung optional möglich
Unempfindlich gegen Verschmutzung durch gummierte Schlitzung der Kegelhülse

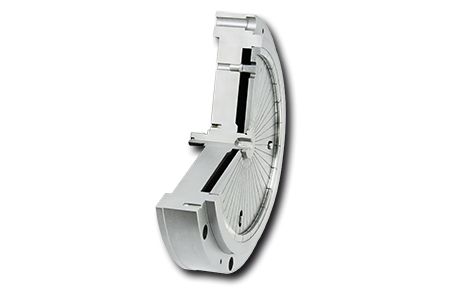

Für Spanndurchmesser von 90 mm bis 260 mm
max. übertrabares Drehmoment 4.350Nm
Größere Spanndurchmesser und übertragbare Drehmomente auf Anfrage
Hohe Rundlaufgenauigkeit ≤ 0,01 mm
Zulässige Werkstücktoleranz bis IT11
Sehr kurzbauend
Kurze Spannlänge
Plananzug gegen innenliegende Anlagefläche oder optionalen, individuell gestalteten, außenliegenden Anlagering
Für massive Werkstücke
Handspannung optional möglich
Unempfindlich gegen Verschmutzung durch gummierte Schlitzung des Flachkörpers
